TWI

文档说明

正文按原始 PDF 的文本层、书签层级和页面顺序转换，仅移除重复页眉、页脚与水印，不改写技术内容。

1 前言​

1.1 文档简介​

介绍HAL_V2 中TWI 驱动的接口及使用方法，为TWI 使用者提供参考。

1.2 目标读者​

TWI 驱动的开发/维护人员。

1.3 适用范围​

表1-1: 适用产品列表

产品名称内核版本驱动文件
T536FreeRTOShal_twi.c
T153FreeRTOShal_twi.c

1.4 文档约定​

1.4.1 标志说明​

! 注意

  • 提醒操作中应注意的事项。不当的操作可能会损坏器件，影响可靠性、降低性能等。

说明

为准确理解文中指令、正确实施操作而提供的补充或强调信息。

技巧

一些容易忽视的小功能、技巧。了解这些功能或技巧能帮助解决特定问题或者节省操作时间。

1.5 相关术语介绍​

术语解释说明
Sunxi指Allwinner 的一系列SOC 硬件平台
TWINormal Two Wire Interface，兼容I2C 协议。

2 模块介绍​

2.1 模块功能介绍​

原文第 6 页插图

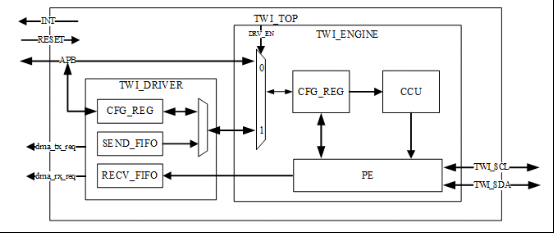

图2-1: TWI 硬件框图

TWI 控制器的框图如上所示，该控制器支持的标准通信速率为100Kbps，最高通信速率可以达到400Kbps。其中CPUX 域的TWI 控制器时钟源来自于APB2，CPUS 域的S-TWI 时钟源来自于APBS。

TWI 传输数据的方式包括CPU 传输和DMA 运输。

TWI 传输数据有两种模式：drv 和engine。其中drv 是不需要经过cpu host 组包和conctrller 通信的。而engine 则需要经过cpu host 组包和conctrller 通信。drv 模式只支持做主机。

原文第 6 页插图

图2-2: drv 和eng 区别

说明

当前驱动仅支持eng 主机模式。

2.2 模块配置介绍​

menuconfig 配置项

Drivers V2 Config --->TWI Driver --->

[*] enable twi driver
[ ] enable twi hal APIs test command

2.3 模块源码结构​

  1. 驱动源码
hal_v2/hal/source/twi/
├──common_twi.h
├──hal_twi.c
├──Kconfig
├──Makefile
├──platform
│   ├──twi_sun55iw6.h
│   └──twi_sun8iw22.h
─platform_twi.h
  1. 驱动APIs 声明头文件
hal_v2/include/hal/
└──hal_twi.h
  1. 驱动APIs 测试代码
hal_v2/hal/examples/twi/
├──Makefile
└──twi_transfer

└──twi_transfer.c

3 模块接口说明​

3.1 对外提供的API接口​

3.1.1 TWI初始化接口​

  • 原型：voidhal_twi_init(u32port,twi_init_t*twi_config);

  • 功能：TWI 模块初始化

  • 参数：

-port：TWI 端口号-twi_config：twi_init_t 结构体指针

  • 返回值：空

3.1.2 TWI读​

  • 原型：inthal_twi_read(u32port,u8chip,u32addr,intalen,u8*buffer,intlen);

  • 功能：TWI 读

  • 参数：

-port：twi 端口号-chip：slave 地址-addr：读取的地址-alen：读取长度-buffer：存储读到的数据-len：存储读到的长度

  • 返回值：

-0：成功--1：失败

3.1.3 TWI写​

  • 原型：hal_twi_write(u32 port, u8 chip, u32 addr, int alen, u8 *buffer, int len);

  • 功能：TWI 写

  • 参数：

-port：twi 端口号-chip：slave 地址-addr：要写的地址-alen：写的长度-buffer：写入的内容-len：写入的长度

  • 返回值：

-0：成功--1：失败

4 模块使用范例​

可参考驱动APIs 测试代码（hal_v2/hal/examples/twi/）：

#include <hal_clk.h>
#include <hal_reset.h>
#include <hal_gpio.h>
#include <hal_twi.h>i

ned(CONFIG_KERNEL_FREERTOS)

#include <console.h>
#elif defined(CONFIG_KERNEL_BAREMETAL)
#include "shell.h"
#endif
#define SLAVE_ADDR
                  0x36
#define BUF_SIZE
                 32
#define ADDR_LEN
                 1
#if defined(CONFIG_ARCH_SUN55IW6)
static int port = S_TWI0;
#else
static int port = TWI4;
#endif

nttwi_clk_init()

{
 int ret;
 hal_rst_t rst;
 rst_number_t rst_num;
 hal_clk_t clk;
 clk_number_t clk_num;

\#if defined(CONFIG_ARCH_SUN55IW6)

rst_num = MAKE_RSTn(AW_PRCM_CCU, RST_BUS_PRCM_R_TWI0);
 clk_num = MAKE_CLKn(AW_PRCM_CCU, CLK_PRCM_R_TWI0_BUS);
#else
 rst_num = MAKE_RSTn(AW_SYS_CCU, RST_BUS_TWI4);
 clk_num = MAKE_CLKn(AW_SYS_CCU, CLK_BUS_TWI4);
#endif
 ret = hal_rst_get_by_rst_num(rst_num, &rst);
 if (ret) {
   printf("get reset handle failed, rst_num: %u, ret: %d\n", rst_num, ret);
   return -1;
 }
 ret = hal_n_clk_get_by_clk_num(clk_num, &clk);
 if (ret) {
   printf("get clk(%u) failed, ret: %d\n", clk_num, ret);
   return -1;
 }
 ret = hal_rst_deassert(rst);
if (ret) {
 printf("deassert reset failed, rst_num: %u, ret: %d\n", rst_num, ret);
 ret = -2;
 goto exit_with_put_rst;
}
ret = hal_n_clk_enable(clk);
if (ret) {
 printf("enable clk(%u) failed, ret: %d\n", clk_num, ret);
 ret = -2;
 goto exit_with_put_clk;
}
ret = 0;

exit_with_put_clk:hal_n_clk_put(clk);

exit_with_put_rst:

hal_rst_put(rst);
 return ret;
}
void twi_pin_init(void)
{

gpio_init_t gpio_initstruct;

\#if defined(CONFIG_ARCH_SUN55IW6)

gpio_initstruct.port = SUNXI_GPIO_L;/* PL0 PL1: s_twi0 */
 gpio_initstruct.port_num = PIN_0 | PIN_1;
 gpio_initstruct.mul_sel = GPL_S_TWI0;
 gpio_initstruct.pull = PIN_PULL_UP;
 gpio_initstruct.drv_level = PIN_MULTI_DRIVE_2;
 gpio_initstruct.port = SUNXI_GPIO_B;
 gpio_initstruct.port_num = PIN_13 | PIN_14;
 gpio_initstruct.mul_sel = GPB_TWI4;
 gpio_initstruct.pull = PIN_PULL_UP;
 gpio_initstruct.drv_level = PIN_MULTI_DRIVE_2;
#endif
 hal_gpio_init(&gpio_initstruct);
}
void twi_test(void)
{
 u8 read_buf[BUF_SIZE] = {0};
 u8 write_buf[10] = {0x2};
 int ret = 0;

twi_clk_init();

twi_pin_init();

twi_init_t twi_initstruct;

twi_initstruct.mode = TWI_DRV_XFER;
twi_initstruct.freq = TWI_FREQUENCY_400K;

hal_twi_init(port, &twi_initstruct);

/* write 1 byte: write addr:0x22, write len:1 */
ret = hal_twi_write(port, SLAVE_ADDR, 0x22, ADDR_LEN, write_buf, 1);
if (ret) {
 printf("i2c_write fail, ret:%d\n", ret);
}
/* read 1 byte: read addr:0x22, read len:1 */
ret = hal_twi_read(port, SLAVE_ADDR, 0x22, ADDR_LEN, read_buf, 1);
if (ret) {
 printf("i2c_read fail, ret:%d\n", ret);
}
if (read_buf[0] != write_buf[0]) {
 printf("read and write data are not equal, test fail!\n");
} else {
intf("twiread/write1bytetestpass!\n");

printf("0x22 read_buf:0x%x\n", read_buf[0]);

/* slave addr: 0x36，start read addr: 0x0, read length: 32 */
ret = hal_twi_read(port, SLAVE_ADDR, 0x0, ADDR_LEN, read_buf, BUF_SIZE);
if (ret) {
 printf("i2c_read fail, ret:%d\n", ret);
}
printf("i2c_read 32 byte data:\n");
for (i = 0; i < 32; i++) {
 printf("0x%x ", read_buf[i]);
 if (i == 16)

printf("\r\n");

}
#if defined(CONFIG_KERNEL_FREERTOS)
FINSH_FUNCTION_EXPORT_CMD(twi_test, twi_test, twi hal_v2 APIs tests)
#elif defined(CONFIG_KERNEL_BAREMETAL)
SHELL_EXPORT_CMD(
SHELL_CMD_PERMISSION(0)|SHELL_CMD_TYPE(SHELL_TYPE_CMD_FUNC)|SHELL_CMD_DISABLE_RETURN,
twi_test, twi_test, test for twi transfer);
#endif

5 FAQ​

无
