T113s4-SdNand介绍
T113s4 芯片介绍
芯片特性
T113s4 是基于全志科技 T113s3 的升级版本，在原有双核 Cortex-A7 的基础上增加了一颗 C906 RISC-V 异构核心，适合需要异构计算、大内存、多媒体应用的场景。
| 项目 | 规格 |
|---|---|
| CPU | 双核 ARM Cortex-A7（1.2GHz） + C906 RISC-V 核心 |
| 内存 | 256MB DDR3（T113s3 为 128MB） |
| DSP | HiFi4 DSP |
| 视频解码 | H.265/H.264/MPEG-1/2/4/JPEG/VC1，最高 1080p@60fps |
| 视频编码 | JPEG/MJPEG 最高 1080p@60fps |
| 显示输出 | RGB LCD / Dual-link LVDS / 4-lane MIPI DSI / CVBS |
| 视频输入 | 8-bit 并行 CSI / CVBS IN |
| 音频 | 2 DAC + 3 ADC，I2S/PCM/DMIC/OWA |
| 连接性 | USB2.0 DRD + USB2.0 Host / SDIO 3.0 / SPI / UARTx6 / TWIx4 / PWM / GPADC / IR |
| 网络 | 10/100/1000M EMAC（RMII / RGMII） |
| 封装 | eLQFP128, 14mm x 14mm |
架构图
典型应用
T113s4 适用于：智慧城市、智能商显、智能家电、工业控制、教育科研等领域，特别适合需要 异构计算（ARM + RISC-V）和 大内存 的场景。

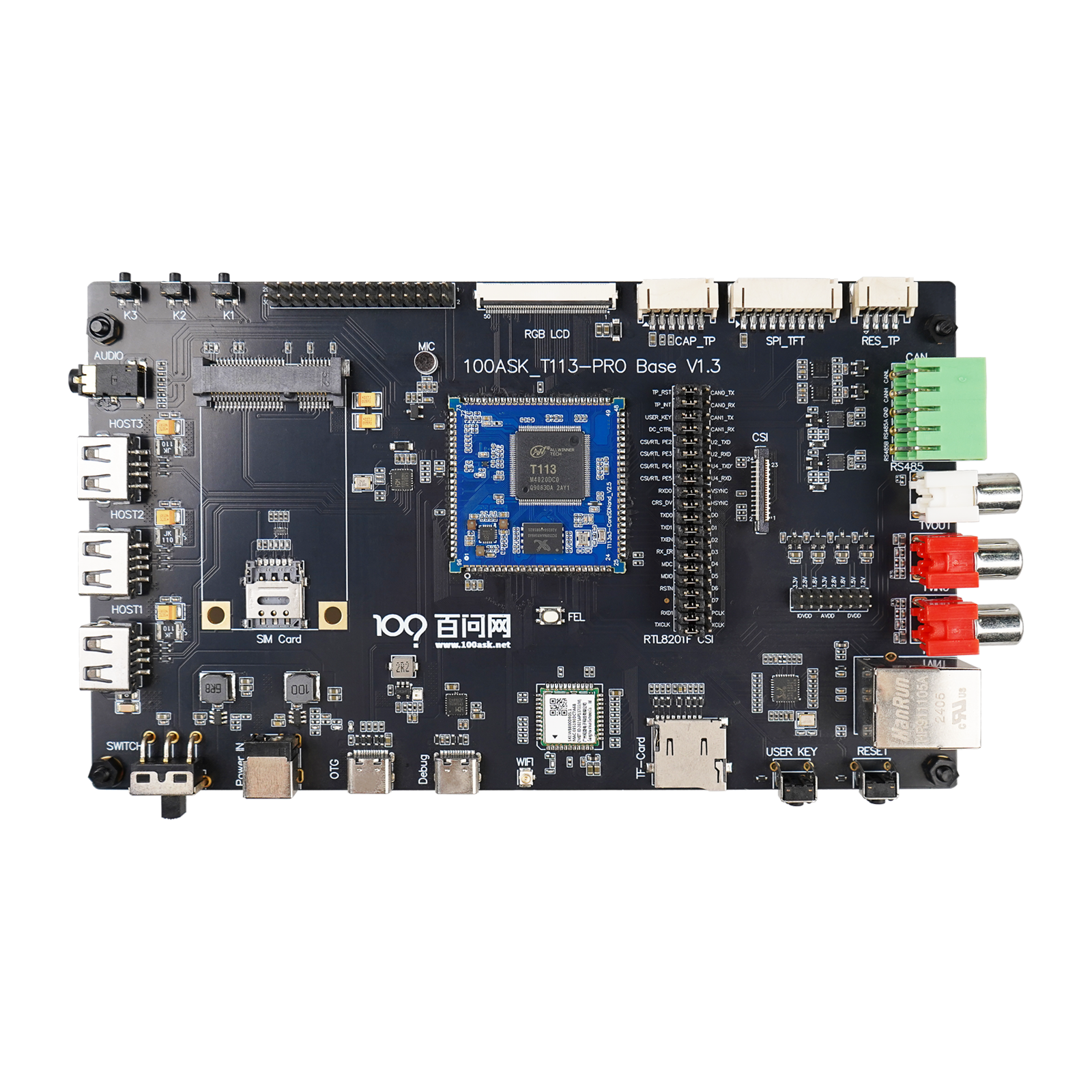

开发板介绍
百问网 T113s4-SdNand 开发板采用全志 T113s4 主控，集成 256MB DDR3 内存 + C906 RISC-V 异构核心，板载 4GB SDNAND 存储，可选 WiFi4（XR829） 或 WiFi6（AIC8800D80） 模组。
底板规格与 T113s3-PRO V1.3 一致，支持 CVBS、CAN、RS485 等丰富接口。
软件系统使用 Tina5 V1.2 SDK（Buildroot 构建系统）。
接口说明
| 编号 | 接口名称 | 说明 |
|---|---|---|
| ① | OTG 烧录接口 | Type-C，用于系统烧录和 ADB 调试 |
| ② | 串口/供电接口 | Type-C，用于串口调试和 12V 电源输入 |
| ③ | 12V 电源接口 | DC 接口，接入 12V 电源适配器 |
| ④ | 电源开关 | 拨动开关，朝右拨动为开机 |
| ⑤ | FEL 按键 | 用于进入 FEL 烧录模式 |
| ⑥ | RESET 按键 | 复位按键 |
快速入门
方式一：OTG + ADB 登录
- 将 Type-C 线一端连接开发板
OTG 烧录接口，另一端连接电脑 USB 接口 - 开发板接通 OTG 电源线后自动上电启动
- 参考《启动开发板》章节配置 Windows ADB 工具
- 打开 CMD 输入
adb shell即可登录系统
方式二：串口登录
- 将 Type-C 线一端连接开发板
串口/供电接口，另一端连接电脑 USB 接口 - 板载红色电源灯亮起表示已通电
- Windows 设备管理器会多出一个以
USB-Enhanced-SERIAL CH9102开头的串口设备 - 使用 Putty 或 MobaXterm 串口工具连接（波特率 115200，流控 None）
- 按下 Enter 键即可进入系统 Shell
提示：系统默认自动登录，无需用户名和密码。
硬件规格
| 对比项 | 规格 |
|---|---|
| 主控芯片 | T113s4（双核 Cortex-A7 + C906 RISC-V） |
| 内存 | 256MB DDR3 |
| 存储 | 4GB SDNAND |
| WiFi | 可选 WiFi4（XR829）/ WiFi6（AIC8800D80） |
| 底板接口 | CVBS / CAN / RS485 / USB / 以太网 / RGB LCD / MIPI / HDMI 等 |
| SDK 版本 | Tina5 V1.2 |
T113s4-SdNand 开发文档
百问网 T113s4-SdNand 开发板，搭载全志 T113s4 主控（双核 Cortex-A7 + C906 RISC-V 异构核心），256MB DDR3 内存，4GB SDNAND 存储，使用 Tina5 V1.2 SDK（Buildroot）。
📚 文档导航
| 章节 | 内容 | 适用人群 |
|---|---|---|
| 开发板介绍 | 芯片特性、开发板接口、快速入门 | 所有用户 |
| 源码工具文档手册 | Tina5 SDK 编译、系统打包、固件烧录 | 系统开发者 |
| 基础使用 | WiFi 联网、RS485、CAN、GPADC、以太网、CVBS 摄像头 | 应用开发者 |
| 开发环境 | 主机环境配置、开发环境搭建 | 所有开发者 |
| 应用开发 | Qt 适配、LVGL 移植、LVGL 多媒体播放器 | GUI 开发者 |
| 网络与应用 | 网络配置、多媒体播放器、AIC8800 AP 模式 | 高级用户 |
| 系统开发 | U-Boot 概述、Linux 内核、Buildroot 系统构建、设备树 | 系统/驱动开发者 |
🗺️ 学习路线
🟢 我是新手（零基础）
如果你是嵌入式 Linux 零基础同学，建议按照以下顺序学习：
- 学习使用 Ubuntu 系统：B站教程
- 学习 Git 工具：B站教程
- 学习 Linux C 编程：参考小甲鱼课程
- 学习嵌入式 Linux 基础知识：B站教程
- 回到本文档：从《开发板介绍》开始，完成快速入门 → WiFi 联网 → 基础外设操作
🟡 我懂一点 Linux
如果你熟悉 Linux 基本操作，可以直接：
- 学习 Git 工具：B站教程
- 搭建开发环境：参考《开发环境》章节
- 编译 Tina5 SDK：参考《源码工具文档手册》
- 学习应用开发：从外设通信（RS485/CAN/以太网）到 GUI 开发（Qt/LVGL）
🔴 我是嵌入式 Linux 老手
如果你已经熟悉嵌入式 Linux 开发，可以深入学习：
- Tina5 SDK 开发：Buildroot 系统构建、自定义系统开发
- Linux 驱动开发：内核定制、设备树修改
- C906 RISC-V 异构开发：利用 T113s4 独有的 RISC-V 核心进行异构编程
- LVGL 多媒体播放器：基于 LVGL + TPlayer 实现视频播放器
- Qt 应用开发：在嵌入式 Linux 上部署 Qt 应用程序
🎯 对应工作岗位
| 岗位方向 | 技能要求 | 学习重点 |
|---|---|---|
| 嵌入式 Linux 应用开发 | C/C++ 编程、Linux API、多线程 | WiFi/网络编程、Qt、LVGL、多媒体播放器 |
| 嵌入式 Linux 驱动开发 | C 语言、内核模块、设备树 | Linux 内核定制、U-Boot 移植、设备树修改 |
| 嵌入式系统开发 | Buildroot、交叉编译、系统集成 | Tina5 SDK 构建、系统优化、自定义镜像 |
| RISC-V 异构开发 | RISC-V 架构、AMP/双系统 | C906 核心编程、异构通信 |
🚀 快速开始
第一步：拿到开发板 → 连接串口/OTG → 登录系统（参考「开发板介绍」）
第二步：连接 WiFi → 测试网络（参考「基础使用 → WiFi联网」）
第三步：搭建开发环境 → 编译 SDK → 烧录固件（参考「开发环境」+「源码工具文档手册」）
第四步：选择方向 → 应用开发 / 驱动开发 / 系统开发 / 异构开发
