1 前言

1.1 文档简介

介绍Hal_v2 裸机和rtos 环境的中断控制器驱动，帮助使用者快速掌握中断API 接口。

1.2 目标读者

基于hal_v2 开发的驱动设计者，使用者，调用对应的中断控制器接口。

1.3 适用范围

适用平台	中断控制器版本
T536-A55	GIC-V3
T153-A7	GIC-V2
T536-RISCV-E907	CLIC
T153-RISCV-E907	CLIC

1.4 相关术语介绍

1.4.1 硬件术语

术语	解释
gic	arm 架构的中断控制器
clic	riscv 架构的中断控制器

2 模块介绍

2.1 模块功能介绍

中断控制器是用于管理中断的核心组件，负责接收、优先级排序和分发中断信号到CPU 核心，具体功能包括:

• 中断聚合：集中管理所有硬件中断源（如外设、定时器、IPI 等）。

• 优先级仲裁：根据配置的优先级决定中断处理的顺序。

• 中断分发：将中断路由到指定的CPU 核心（支持多核负载均衡）。

• 虚拟化支持：为虚拟机提供虚拟中断（如GICv2/GICv3 的虚拟化扩展）。

2.1.1 GIC中断控制器的主要组件

2.1.1.1 分发器（Distributor）

• 全局中断管理：

• 启用/禁用中断（全局或单个中断）。

• 配置中断触发方式（电平触发、边沿触发）。

• 设置中断优先级和目标CPU 核心。

• 优先级仲裁：比较多个中断的优先级，选择最高优先级的中断发送到CPU 接口。

2.1.1.2 重分发器（Redistributor)

• 每核心私有中断管理：处理Private Peripheral Interrupts (PPIs) 和Software-Generated

Interrupts (SGIs)，这些中断仅与特定CPU 核心相关。

• CPU 接口连接：与CPU Interface 交互，向CPU 核心传递最高优先级的中断。

• 电源管理：

• 跟踪CPU 核心的睡眠状态（GICR_WAKER.ProcessorSleep）。

• 在中断到来时唤醒CPU 核心13。

2.1.1.3 CPU 接口（CPU Interface）

• CPU 核心交互：

• 接收来自分发器的中断请求，通知CPU 核心处理。

• 支持中断抢占（高优先级中断可打断低优先级中断）。

• 提供中断确认（ACK）和结束（EOI）机制。

GICV2 和GICV3 的差异主要是CPU_INTERFACE 访问的差异

• GICV2 是内存映射访问。

• GICV3 是系统寄存器直接访问。

2.1.2 CLIC中断控制器的主要组件

CLIC 主要用于管理以下类型的中断：

• 本地中断（Local Interrupts）：

• 软件中断（Software Interrupt, SSI）：用于核间通信（IPI）。

• 定时器中断（Timer Interrupt, STI）：由机器模式定时器（MTIME）触发23。

• 外部中断（External Interrupts）：

• 通过CLIC 管理的外部中断，支持优先级仲裁和向量化处理。

2.1.3 CLIC主要功能配置：

2.1.3.1 中断优先级动态配置

• 每个中断可独立配置优先级（clicintctl[i]），支持运行时调整。

• 优先级数值越大，优先级越高，允许高优先级中断抢占低优先级中断68。

2.1.3.2 中断向量化处理

• 支持向量中断模式，硬件自动跳转到中断服务程序（ISR）入口，减少软件开销37。

• 非向量模式下，所有中断跳转到统一入口，需软件判断中断源7。

2.1.3.3 中断嵌套（Preemption）

• 支持高优先级中断抢占低优先级中断，实现中断嵌套。

• 需配置cliccfg 寄存器使能抢占功能68。

2.1.3.4 中断触发方式可配置

• 通过clicintattr[i] 寄存器设置：

• 上升沿触发（Rising Edge）

• 下降沿触发（Falling Edge）

• 电平触发（Level-sensitive）

2.1.4 模块配置说明

rtos 环境在sdk 根目录执行./build.sh rtos menuconfig

架构需打开配置RS_V2_IRQCHIP

arm 架构需打开配置DRIVERS_V2_INTC

baremetal 环境在{sdk}/rtos/lichee/batemetal, ./build.sh config;./build.sh menuconfig

riscv 架构打开配置DRIVERS_V2_IRQCHIP

arm 架构打开配置DRIVERS_V2_INTC

2.2 源码层级

中断控制器源码分为两个部分：

• 中断控制器架构相关源码：

• riscv 架构rtos 环境：{sdk}/rtos/lichee/rtos/arch/risc-v/e90x

• riscv 架构baremetal 环境：{sdk}/baremetal/arch/riscv/e907

• a7 架构rtos 环境：{sdk}/rtos/lichee/rtos/arch/arm/armv7a-mp

• a7 架构baremetal 环境：{sdk}/rtos/lichee/baremetal/arch/arm/armv7

• a55 架构rtos 环境：{sdk}/rtos/lichee/rtos/arch/arm/armv8a

• a55 架构baremetal 环境：{sdk}/rtos/lichee/baremetal/arch/arm64/armv8a

断控制器管理及对外接口源码：

• riscv 架构：{sdk}/rtos/lichee/hal_v2/hal/source/irqchip

• arm 架构：{sdk}/rtos/lichee/hal_v2/hal/source/intc

• 中断接口调用例子

• {sdk}/rtos/lichee/hal_v2/hal/examples/normal_single_irq_trigger

• {sdk}}/rtos/lichee/hal_v2/hal/examples/irq/high_priority_irq_preemption

3 模块接口说明

中断注册和配置接口，统一使用以下接口，可以参考工程例子

3.0.1 hal_v2_intc_irq_config

• 原型：hal_v2_intc_irq_config（hal_irq_init_t*irq_initstruct）

• 功能：配置中断使能关闭，中断回调优先级等属性

• 参数：

• irq_initstruct：中断配置信息

• 返回值：

• 0 代表成功

• 负数代表失败

//from {sdk}/rtos/lichee/hal_v2/hal/examples/irq/normal_single_irq_trigger/normal_single_irq_trigger.c
irq_initstruct.irqn = SOFT_IRQ_NUM;
irq_initstruct.preemptionpriority = HAL_IRQ_PRIO_HIGH;
irq_initstruct.subpriority = HAL_IRQ_PRIO_HIGH;
tstruct.cmd=HAL_INIT_CMD_ENABLE;
irq_initstruct.isr_info.func = soft_trigger_handler;
irq_initstruct.isr_info.parg = NULL;
hal_v2_intc_irq_config(&irq_initstruct);

关键数据结构

typedef struct hal_irq_init
{
 uint32_t irqn;
 uint32_t preemptionpriority;
 uint32_t subpriority;
 hal_init_cmd_t cmd;
 struct hal_isr_info isr_info;
}hal_irq_init_t;

• irqn：中断号，由各驱动自己管理，从spec 上面获取。

• preemptionpriority：抢占优先级，目前裸机平台arm 架构配置了16 级的抢占优先级，需要注

意rv 架构优先级配置越小越低，arm 架构则相反，可以使用

以下的枚举配置，参考例子{sdk}/rtos/lichee/baremetal/drivers/hal_v2/hal/examples/irq/high_priority_irq_preemption

“‘ //arm 的优先级配置枚举

typedef enum { HAL_IRQ_PRIO_HIGH = 0, HAL_IRQ_PRIO_MIDDLE = 8, HAL_IRQ_PRIO_LOW =

HAL_IRQ_PRIO_MAX,
HAL_IRQ_PRIO_BASE = HAL_IRQ_PRIO_HIGH,

} hal_irq_prio_t;

//riscv 的优先级配置枚举typedef enum { HAL_IRQ_PRIO_LOW = 0, HAL_IRQ_PRIO_MIDDLE,HAL_IRQ_PRIO_HIGH, HAL_IRQ_PRIO_TOP,

HAL_IRQ_PRIO_MAX,
HAL_IRQ_PRIO_BASE = HAL_IRQ_PRIO_LOW,

} hal_irq_prio_t; “‘

• subpriority：子优先级别，较少使用默认都配置成HAL_IRQ_PRIO_LOW。

• cmd：中断配置命令，使能和关闭中断，使用以下枚举配置

“‘ typedef enum { HAL_INIT_CMD_DISABLE = 0, HAL_INIT_CMD_ENABLE = 1,

HAL_INIT_CMD_MAX,
HAL_INIT_CMD_BASE = HAL_INIT_CMD_ENABLE,

} hal_init_cmd_t; “‘

info: 中断回调和参数

其他对外中断接口：

3.0.2 hal_v2_interrupt_set_pending

• 原型：hal_v2_interrupt_set_pending（uint32_t irq）

• 功能：设置对应中断的pending 位。

• 参数：

-irq：中断号

• 返回值：

-0 代表成功-负数代表失败

3.0.3 hal_v2_interrupt_clear_pending

• 原型：hal_v2_interrupt_clear_pending（uint32_t irq）

• 功能：清楚中断pending 位

• 参数：

• irq：中断号

• 返回值：

• 0 代表成功

• 负数代表失败

4 中断嵌套支持情况

• 裸机环境下，riscv 架构和arm 架构皆支持中断嵌套，可以使用sdk 自带例子{sdk}}/rtos/lichee/

hal_v2/hal/examples/irq/high_priority_irq_preemption 验证

• rtos 环境目前仅riscv 架构支持中断嵌套（默认不打开），需要在sdk 根目录，./build,.sh rtos

menuconfig 使能配置

CONFIG_ARCH_RISCV_INTERRUPT_NEST
COMPONENTS_OSTEST_IRQNEST
CONFIG_COMPONENTS_OSTEST=y
CONFIG_COMPONENTS_OSTEST_IRQNEST=y
CONFIG_IRQNEST_TEST_HW_IRQID_START=124
CONFIG_IRQNEST_OSTEST_GENERAL_CTX_CMP=y
CONFIG_IRQNEST_GENERAL_REG_SIZE=4
CONFIG_IRQNEST_GENERAL_REG_CNT=32
CONFIG_IRQNEST_FPU_TEST=y
CONFIG_IRQNEST_FPU_GENERAL_REG_SIZE=8
CONFIG_IRQNEST_FPU_GENERAL_REG_CNT=32

• CONFIG_IRQNEST_TEST_HW_IRQID_START 表示要测试的起始中断号，抢占的中断会在这个

断号基础上加1，优先级也对应加1。

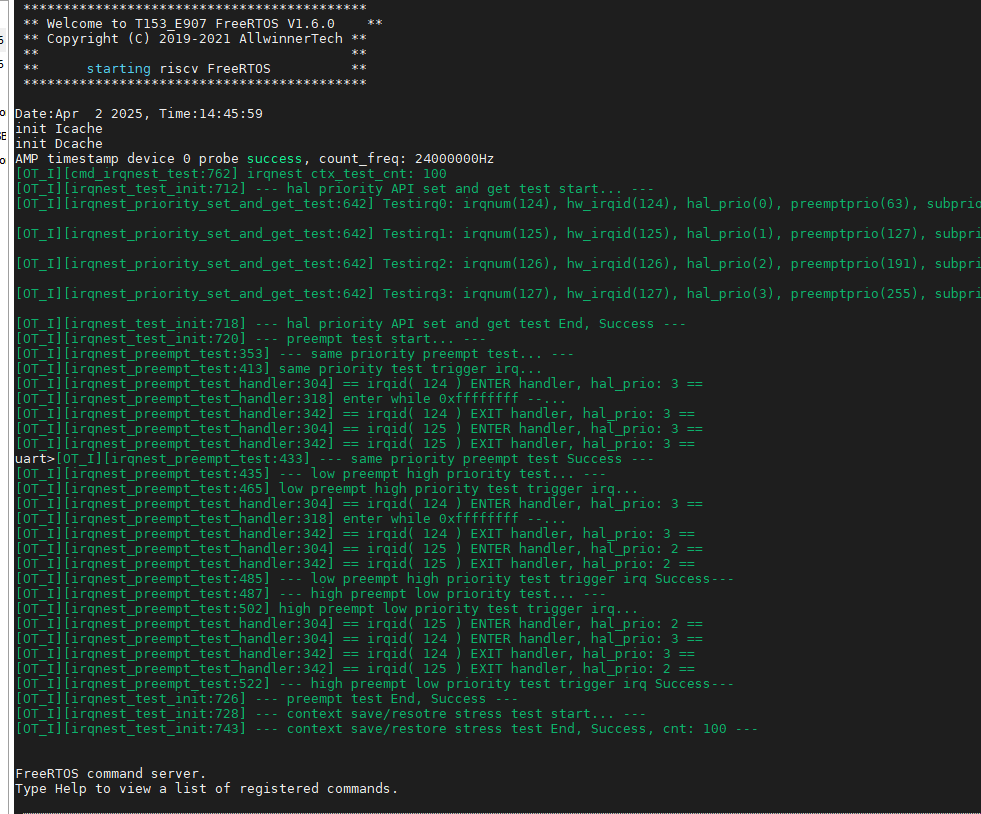

测试成功的log 如下

图4-1: 中断嵌套测试例子
