1 前言
1.1 文档简介
介绍基于Buildroot 文件系统的Qt 模块的使用方法，方便开发人员使用。
1.2 目标读者
Qt 模块的驱动开发/维护人员。
1.3 适用范围
全志T527、A40i、T3、T153 等芯片。
2 Qt适配介绍
2.1 前提
本次环境依赖如下：
| 软件 | 版本 |
|---|---|
| Buildroot | Buildroot-202205 |
| Qt5 | Qt-5.15（Buildroot 默认版本） |
| Qt_demo | demo-v1.0 |
2.2 主要介绍
南主要介绍Qt 系统以下几项。
-
如何在Buildroot 工具里编译Qt 动态库。
-
编译及运行Qt_demo 应用程序。
-
适配过程遇到的问题。
2.3 具体代码
root/config仓库
./buildroot/qt_demo/launcher # Qt_demo配置
./buildroot/allwinner/system/busybox-init-base-files/etc/init.d # launcher运行
# buildroot/buildroot-202205仓库
./dl/qt5base
# Qt 5.15源代码文件(buildroot自行根据配置官网下载的代码)
./dl/qt5multimedia # Qt 5.15源代码文件
./package/qt5
# Qt 5.15编译配置
# buildroot/package/auto/Qt_demo仓库
./qt_demo
# Qt_demo源码
2.4 模块配置介绍
2.4.1 内核配置
Qt 依赖显示驱动，需要把显示驱动加载进来，具体配置请参考显示驱动指导指南说明。
2.4.2 动态库配置
在项目根路径执行./build.sh buildroot_menuconfig（默认使用buildroot-202205 配置）进入配置页面。

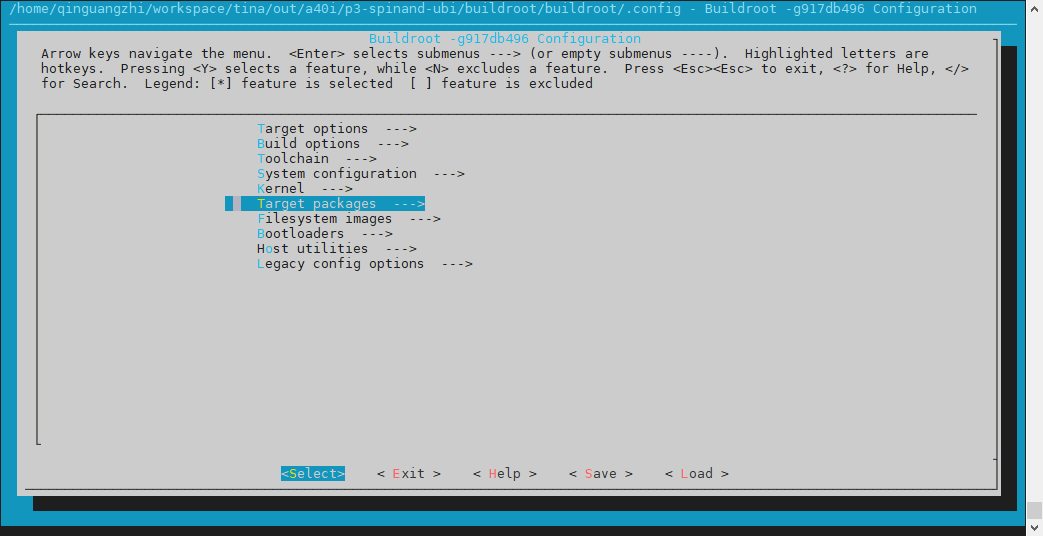

- 首先，选择Target packages 选项进入下一级配置，如下图所示。
图2-1: target-packages

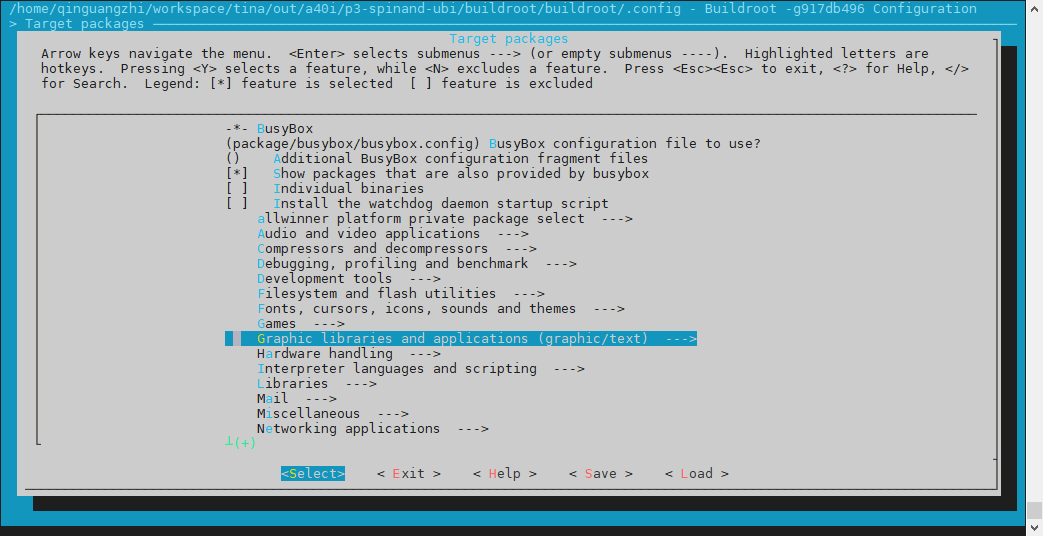

argetpackages项下选择Graphiclibrariesandapplications，如下图所示。
图2-2: select-graphic-library

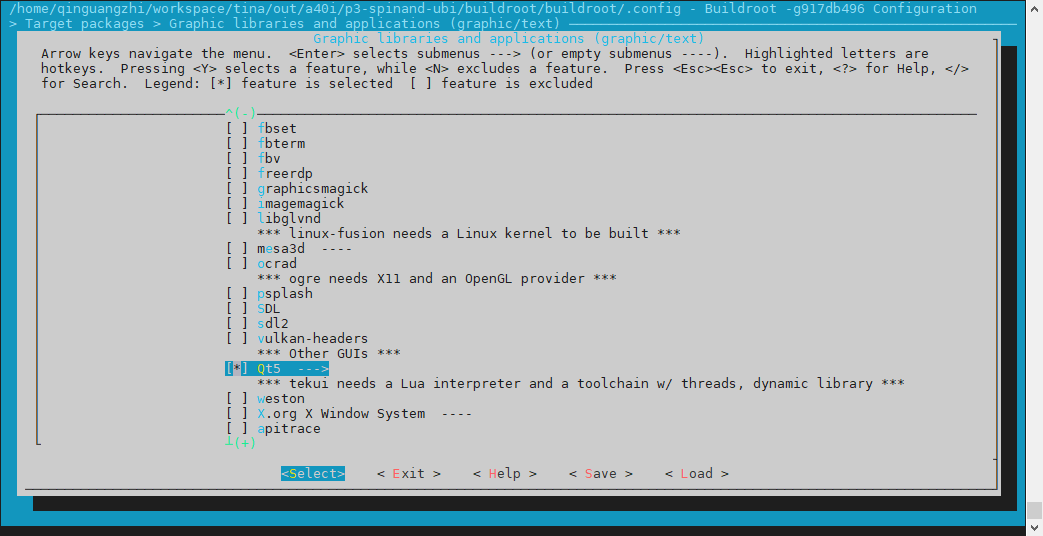

- 在Graphic libraries and applications 配置项中选择Qt5, 如下图所示。
注意，如果服务器的gcc 版本较低，是不会显示Qt5 的，需按照提示更新到要求版本。
图2-3: select-qt5

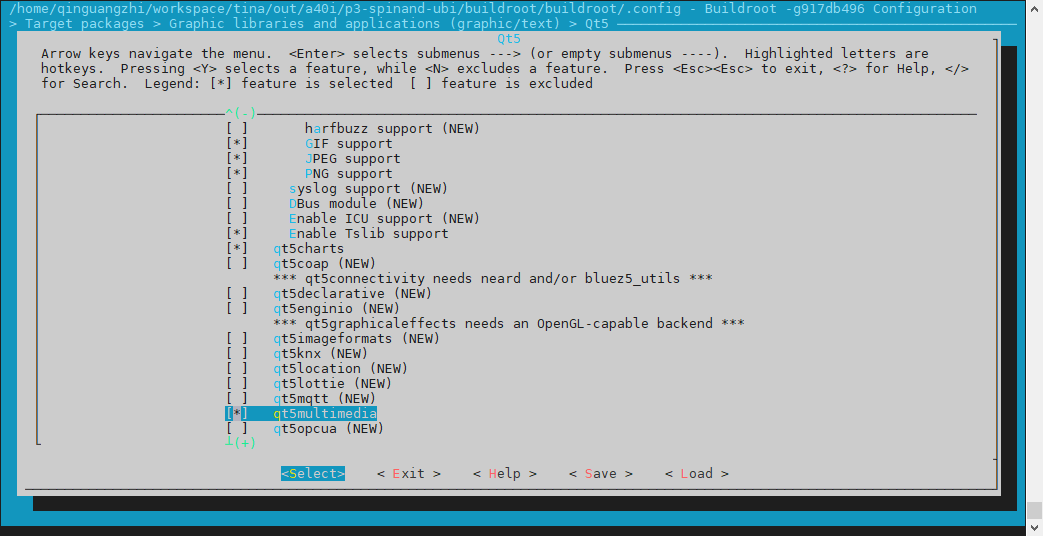

- 在Qt5 中配置项下选择以下这些选项（这里选择基础配置）, 如下图所示。
图2-4: qt5-select-1
图2-5: qt5-select-2
以上操作会把一些基本能验证的Qt 动态库编译出来，下面的动作可以把修改的配置保存到配置文件。
# 以下路径均基于sdk所在路径为依据
cd buildroot/buildroot-202205/
make savedefconfig
注意：在项目跟路径执行./build.sh buildroot_saveconfig本质就是就执行上面的逻辑。
2.4.3 Qt_demo-launcher配置
这个是用于测试Qt 环境的小程序，我们可以适配上去用于验证。
在项目根路径执行./build.sh buildroot_menuconfig（默认使用buildroot-202205 配置）进入配置页面。
- 首先，选择Target packages 选项进入下一级配置，如下图所示。
图2-6: target-packages

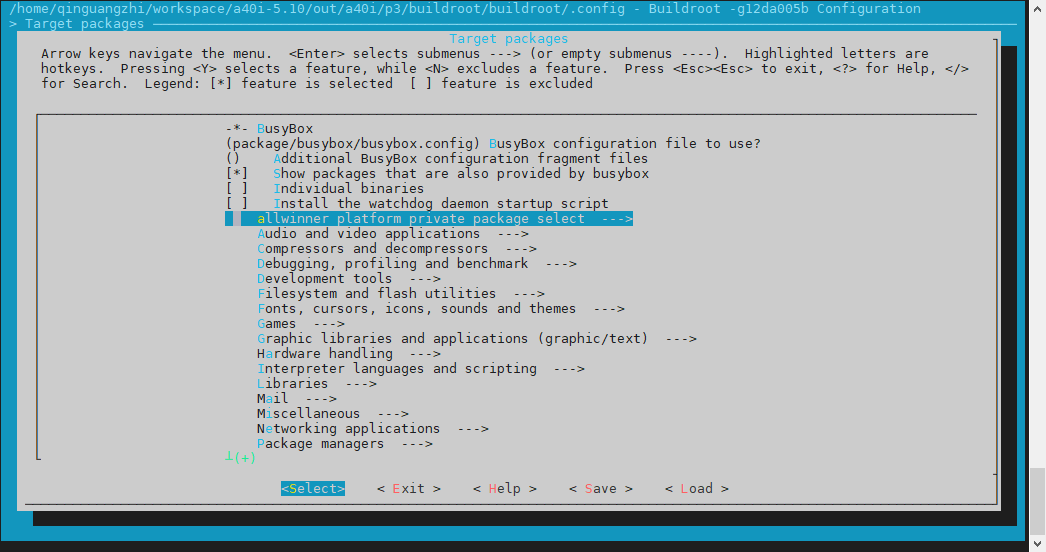

- 在Target packages 配置项下选择allwinner platform private package select，如下图所示。
图2-7: select-allwinner-package

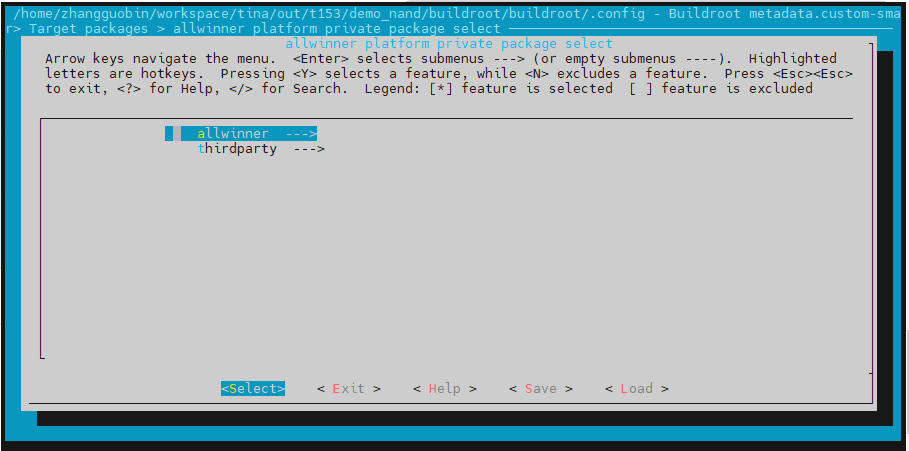

- 在allwinner platform private package select 配置项中选择allwinner, 如下图所示。
图2-8: select-allwinner

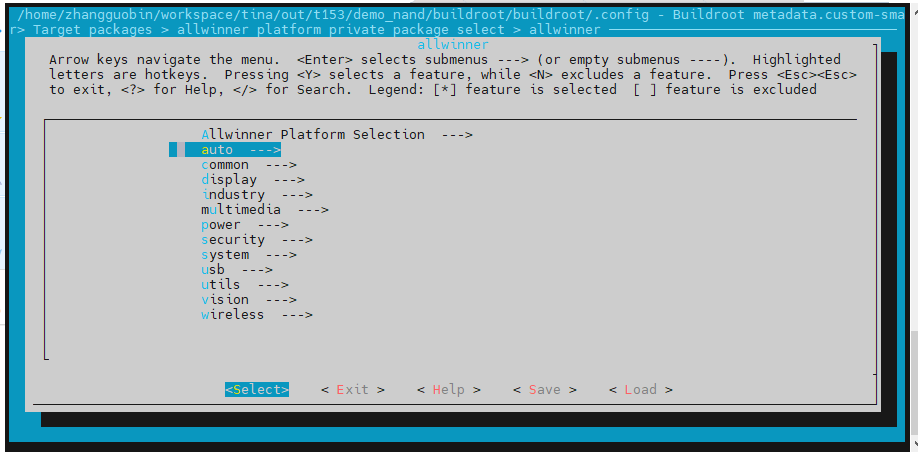

- 在allwinner 配置项中选择auto, 如下图所示。
图2-9: select-auto

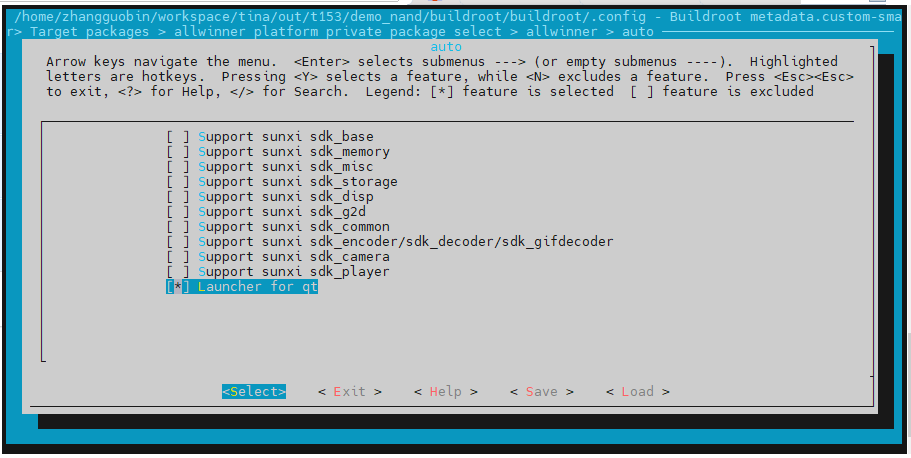

- 在auto 配置项中选择Launcher for Qt, 如下图所示。
图2-10:select-launcher-qt
以上操作会把一些基本能验证的Qt demo (launcher) 编译出来，下面的动作可以把修改的配置保存到配置文件。
# 以下路径均基于sdk所在路径为依据
cd buildroot/buildroot-202205/
make savedefconfig
3 模块使用范例
如下是在busybox 上增加一个开机自启动任务启动Qt-demo。
#
# buildroot/config/buildroot/allwinner/system/busybox-init-base-files/etc/init.d/S70launcher
#
case "$1" in
start)
!-f"/usr/bin/Launcher"];then
exit 1
fi
if [ -d "/usr/local/Qt_5.12.5" ];then
export QTDIR=/usr/local/Qt_5.12.5
else
export QTDIR=/usr/lib
fi
if [ -d $QTDIR ];then
export QT_ROOT=$QTDIR
export PATH=$QTDIR/bin:$PATH
export LD_LIBRARY_PATH=$QTDIR/lib:/usr/lib/cedarx/:$LD_LIBRARY_PATH
exportQT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_QPA_FONTDIR=$QT_ROOT/fonts
TouchDevice=gt9xxnew_ts
for InputDevices in /sys/class/input/input*
do
DeviceName=`cat $InputDevices/name`
if [ "$DeviceName" == "$TouchDevice" ];then
TouchDeviceNum=${InputDevices##*input}
export QT_QPA_EVDEV_TOUCHSCREEN_PARAMETERS=/dev/input/event$TouchDeviceNum
echo "add "/dev/input/event$TouchDeviceNum "to Qt Application."
break
fi
done
if [ ! -n "$TouchDeviceNum" ]; then
echo "Error:Input device $TouchDevice can not be found,plz check it!"
fi
if [ -d "/usr/local/Qt_5.12.5" ];then # qt-5.12 use gpu
export QT_QPA_PLATFORM=eglfs
export QT_QPA_GENERIC_PLUGINS=evdevtouch
export QT_QPA_EGLFS_INTEGRATION=eglfs_mali
else
# qt-5.15 use fb
export QT_QPA_FONTDIR=/usr/lib/fonts
export QT_QPA_GENERIC_PLUGINS=tslib
#export QT_QPA_GENERIC_PLUGINS=evdevmouse:/dev/input/event4
export TSLIB_FBDEVICE=/dev/fb0
export TSLIB_CONSOLEDEVICE=none
export TSLIB_TSDEVICE=/dev/input/event4
export TSLIB_CONFFILE=/etc/ts.conf
export TSLIB_CALIBFILE=/etc/pointercal
export TSLIB_PLUGINDIR=/usr/lib/ts
fi
export QWS_MOUSE_PROTO=
mkdir -p /dev/shm
ulimit -c unlimited
Launcher &
fi
;;
stop)
;;
*)
echo "Usage: $0 {start}"
it1
;;
esac
exit 0
4 测试验证

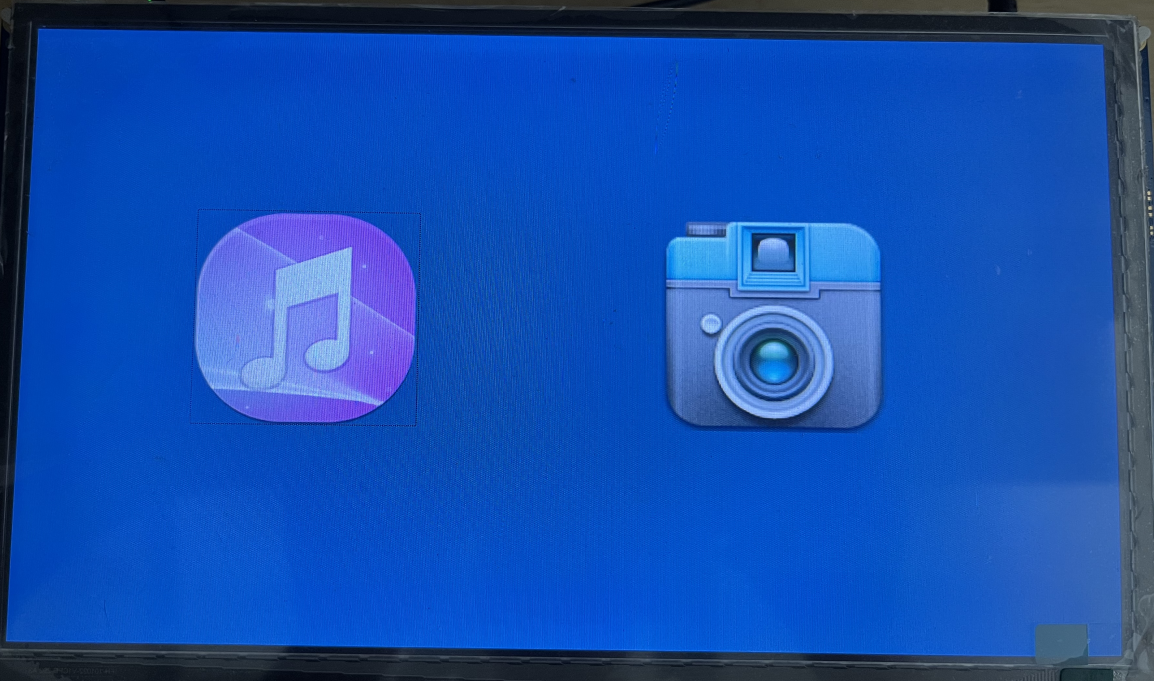

编译固件并烧录到样机中，系统启动后，如屏幕显示如图案，这表示Qt 应用程序及动态库运行正常。
图4-1: launcher
5 Qt自带程序验证
由于lanucher 的功能比较单一，无法显示Qt 更多的功能。我们可以使用Qt 自带的测试示例进行各种验证。

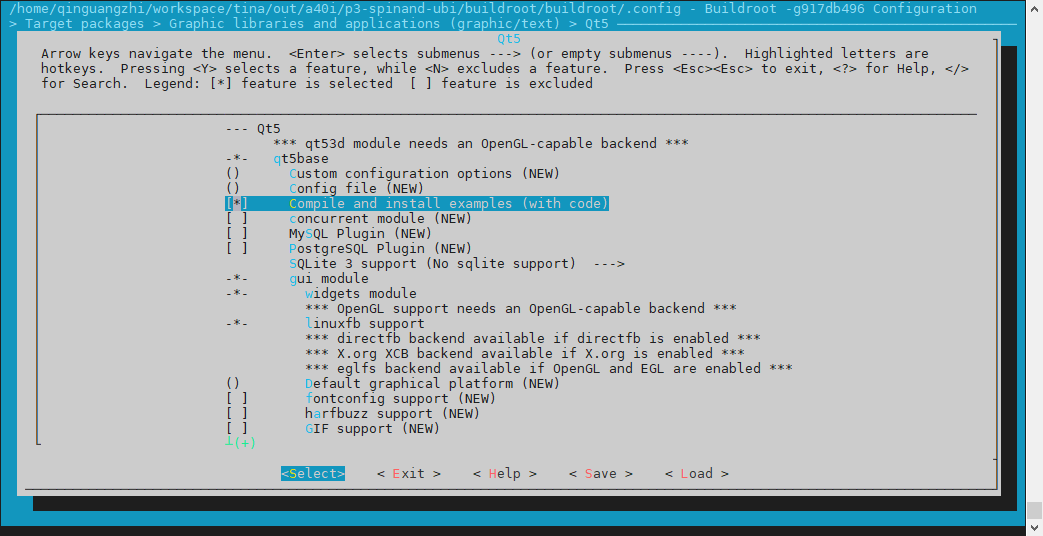

用例需要打开如下的配置（Compile and install example），才会编译对应的demo。
图5-1: qt5-select-1
编译好的实例在如下位置。
/usr/lib/qt/examples
#注意,里面的demo能否都使用,需要依赖对应的动态库是否正确编译
在使用Qt 自带的实例前，需要修改etc/init.d/S70launcher，不让launcher 跑起来。防止被影
| 在样机重启后，导入对应 | Qt 的环境变量。 |
|---|---|
| export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0export QT_QPA_GENERIC_PLUGINS=tslib | # 显示终端配置# 触摸屏设置 |
执行examples 下的的应用程序，如
\# /usr/lib/qt/examples/widgets/mainwindows/mainwindow/mainwindow
输入命令，若无报错信息，样机会显示画面，触控可以使用。
6 Qt适配使用eglfs显示后端
6.1 前提
在上述模块配置的前提下，额外打开如下的Buildroot 宏：
BR2_PACKAGE_QT5BASE_OPENGL_ES2=y
ACKAGE_QT5BASE_EGLFS=y
可以使用如下命令来打开配置并且保存：
./build.sh buildroot_menuconfig
./build.sh buildroot_saveconfig
在打开了这些相关配置项之后，Buildroot 构建系统会自动下载所需要的依赖包并编译
6.2 测试验证
如下目录，确定持的eglfs 后端：
# ls usr/lib/qt/plugins/egldeviceintegrations/
libqeglfs-emu-integration.so
libqeglfs-kms-egldevice-integration.so
libqeglfs-kms-integration.so
libqeglfs-mali-integration.so
这里以kms 为例，执行如下步骤，配置eglfs：
- 声明环境变量：
bash
export QT_QPA_PLATFORM=eglfs
export QT_QPA_EGLFS_INTEGRATION=eglfs_kms
export QT_QPA_EGLFS_KMS_CONFIG
/eglfs.json#该路径根据实际情况填写
- 查看drm 实际节点：（这里看到是card0）
bash
# ls -alh /dev/dri/by-path/
total 0
drwxr-xr-x
2 root
root
100 Jan 1 00:00 .
drwxr-xr-x
3 root
root
120 Jan
1 00:00 ..
lrwxrwxrwx
1 root
root
8 Jan 1 00:00 platform-1800000.gpu-card -> ../card1
lrwxrwxrwx
1 root
root
13
Jan 1 00:00 platform-1800000.gpu-render -> ../renderD128
lrwxrwxrwx
1 root
root
8 Jan 1 00:00 platform-soc@3000000:
sunxi-drm-card -> ../card0
- 编辑eglfs.json 文件，填写如下内容：（vi /media/eglfs.json）
bash
{ "device": "/dev/dri/card0" } #card0为实际的drm节点

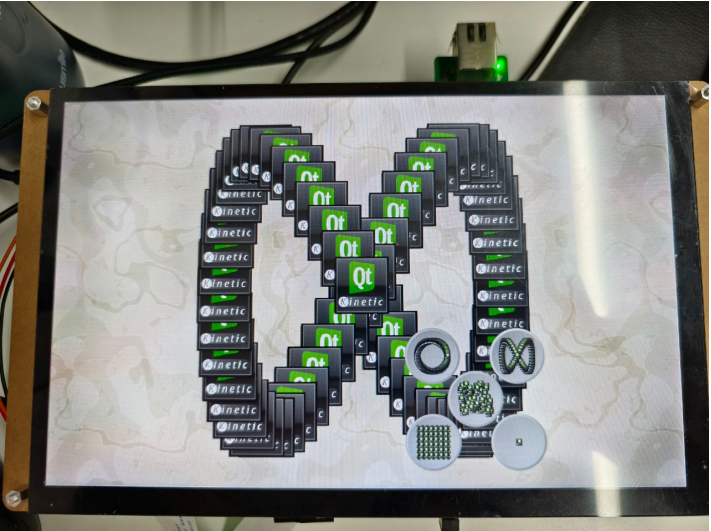

- 运行测试demo，例如：
bash
# /usr/lib/qt/examples/widgets/animation/animatedtiles/animatedtiles
QFactoryLoader::QFactoryLoader() checking
directory path "/usr/lib/qt/plugins/platforms" ...
QFactoryLoader::QFactoryLoader() looking at "/usr/lib/qt/plugins/platforms
/libqeglfs.so"
Found metadata in lib /usr/lib/qt/plugins/platforms/libqeglfs.so, metadata=
{
"IID": "org.qt-project.Qt.QPA
.QPlatformIntegrationFactoryInterface.5.3",
"MetaData": {
"Keys": [
"eglfs"
]
},
"archreq": 1,
"
className": "QEglFSIntegrationPlugin",
"debug": true,
"version": 331520
}
......
图6-1:eglfs_demo
7 FAQ
7.1 Q1：样机无Qt画面显示
优先考虑launcher 是都正常运行，通过查看ps 查看launcher 任务正常运行，
# ps -a | grep Launcher
ootgrepLauncher
\# 这样表示Qt demo有运行
如果后台没有运行launcher 没有运行，查看程序是否编译到样机上，或者运行的相关路径是否正确。
如果程序有在运行，但是无显示，可以查看显示驱动是否正常运行，或者Qt 启动的配置是否与该平台符合（如是否使能gpu，显示节点是否匹配等）
7.2 Q2：样机显示异常花屏
优先考虑是否硬件出现问题，如屏幕排线或者是否连接不稳等，使用同样的sdk 在其他样机查看，是否必现。
如果必现，同样优先让显示的同事使用显示自带接口调试驱动是否异常，若不行，就看Qt 程序和动态库使用端的问题。
