官方MIPI屏幕适配
评测作者：HonestQiao · 本篇为社区评测文章，来自开发者实测，未经官方逐字校对。
D1系列号称点屏神器，官方为百问网D1h开发板提供了一块 480x800 MIPI显示屏。 参考 100ASK_T113-PRO开发板适配4寸MIPI屏 以及 世大大的指导，顺利完成MIPI显示屏的适配。
硬件了解

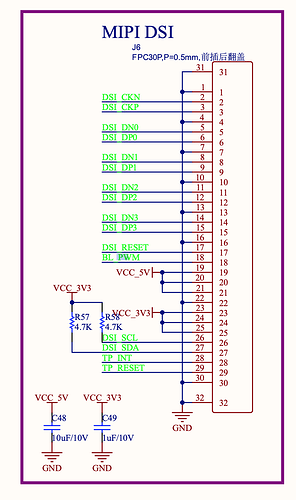

从官方提供的资料，可以了解MIPI LCD对应的接口信息：

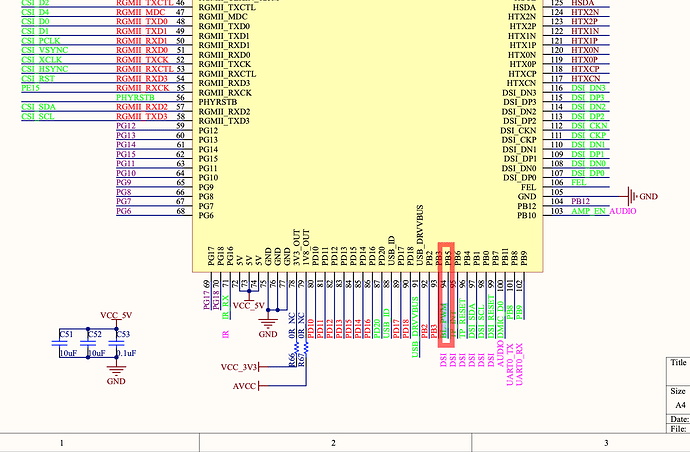

与 100ASK_T113-PRO开发板适配4寸MIPI屏 不同的是，这里的BL_PWM，使用了PB5：
后面需要在设备树中进行修改。
设备树一次修改
首先参考 100ASK_T113-PRO开发板适配4寸MIPI屏 进行初次设备树修改。
- 修改内核设备树：
tina-d1-h/device/config/chips/d1-h/configs/nezha/linux-5.4/board.dts
使用上述文章中的配置，直接替换这个文件中 lcd0节点的配置：
&lcd0 {
lcd_used = <1>;
lcd_driver_name = "ili9806e";
lcd_backlight = <100>;
lcd_if = <4>;
lcd_x = <480>;
lcd_y = <800>;
lcd_width = <52>;
lcd_height = <52>;
lcd_dclk_freq = <25>;
lcd_pwm_used = <1>;
lcd_pwm_ch = <7>;
lcd_pwm_freq = <1000>;
lcd_pwm_pol = <1>;
lcd_pwm_max_limit = <255>;
lcd_hbp = <10>;
lcd_ht = <515>;
lcd_hspw = <5>;
lcd_vbp = <20>;
lcd_vt = <830>;
lcd_vspw = <5>;
lcd_dsi_if = <0>;
lcd_dsi_lane = <2>;
lcd_dsi_format = <0>;
lcd_dsi_te = <0>;
lcd_dsi_eotp = <0>;
lcd_lvds_if = <0>;
lcd_lvds_colordepth = <0>;
lcd_lvds_mode = <0>;
lcd_frm = <0>;
lcd_hv_clk_phase = <0>;
lcd_hv_sync_polarity= <0>;
lcd_io_phase = <0x0000>;
lcd_dsi_te = <0>;
lcd_gamma_en = <0>;
lcd_bright_curve_en = <0>;
lcd_cmap_en = <0>;
lcd_fsync_en = <0>;
lcd_fsync_act_time = <1000>;
lcd_fsync_dis_time = <1000>;
lcd_fsync_pol = <0>;
deu_mode = <0>;
lcdgamma4iep = <22>;
smart_color = <90>;
lcd_gpio_0 = <&pio PG 13 GPIO_ACTIVE_HIGH>;
pinctrl-0 = <&dsi4lane_pins_a>;
pinctrl-1 = <&dsi4lane_pins_b>;
};
- 修改uboot设备树：
tina-d1-h/device/config/chips/d1-h/configs/nezha/uboot-board.dts
同样替换原有的lcd0节点：
&lcd0 {
lcd_used = <1>;
lcd_driver_name = "ili9806e";
lcd_backlight = <100>;
lcd_if = <4>;
lcd_x = <480>;
lcd_y = <800>;
lcd_width = <52>;
lcd_height = <52>;
lcd_dclk_freq = <25>;
lcd_pwm_used = <1>;
lcd_pwm_ch = <7>;
lcd_pwm_freq = <1000>;
lcd_pwm_pol = <0>;
lcd_pwm_max_limit = <255>;
lcd_hbp = <10>;
lcd_ht = <515>;
lcd_hspw = <5>;
lcd_vbp = <20>;
lcd_vt = <830>;
lcd_vspw = <5>;
lcd_dsi_if = <0>;
lcd_dsi_lane = <2>;
lcd_lvds_if = <0>;
lcd_lvds_colordepth = <0>;
lcd_lvds_mode = <0>;
lcd_frm = <0>;
lcd_hv_clk_phase = <0>;
lcd_hv_sync_polarity= <0>;
lcd_io_phase = <0x0000>;
lcd_dsi_te = <0>;
lcd_gamma_en = <0>;
lcd_bright_curve_en = <0>;
lcd_cmap_en = <0>;
lcd_fsync_en = <0>;
lcd_fsync_act_time = <1000>;
lcd_fsync_dis_time = <1000>;
lcd_fsync_pol = <0>;
deu_mode = <0>;
lcdgamma4iep = <22>;
smart_color = <90>;
lcd_gpio_0 = <&pio PG 13 GPIO_ACTIVE_HIGH>;
pinctrl-0 = <&dsi4lane_pins_a>;
pinctrl-1 = <&dsi4lane_pins_b>;
};
二次修改设备树
-

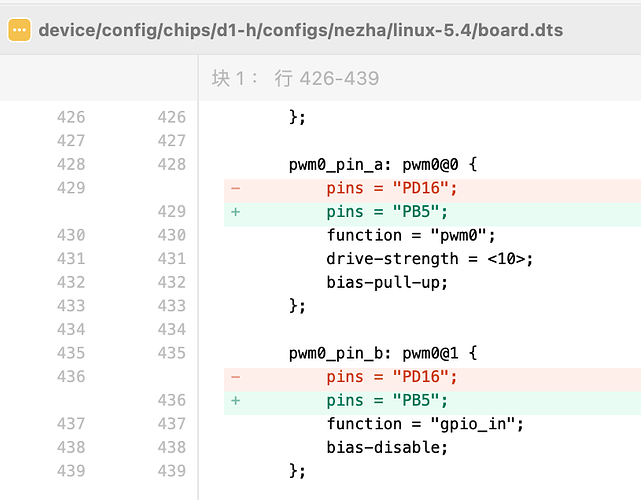

修改内核设备树pwm0的配置：
-
修改内核设备树 lcd0中的lcd_pwm_ch为pwm0：
其中的lcd_driver_name 可修改，也可不修改。 -
修改uboot设备树中lcd0的配置：
同上，其中的lcd_driver_name 可修改，也可不修改。两者要保持一致。
驱动程序

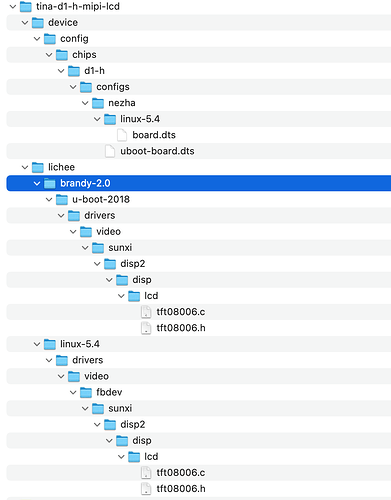

驱动程序参考 100ASK_T113-PRO开发板适配4寸MIPI屏 即可，最终版本如下：
📎 原文附件
tina-d1-h-mipi-lcd.zip（27.8 KB，包含设备树修改与 WiFi 启用配置），未包含在整理素材中。 包含了设备树的修改，以及WiFi的启用。

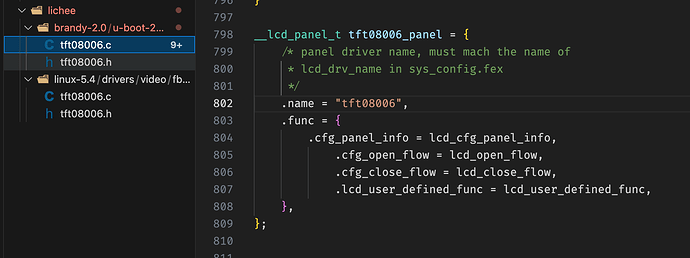

注意，内核和uboot驱动tft08006.c中的name配置，必须和设备树中配置的一致：
配置修改
官方提供的源码包中，已经启用了屏幕支持，可以通过如下命令查看
grep -E 'CONFIG_LCD_SUPPORT_TFT08006' ./lichee/linux-5.4/.config
grep -E 'CONFIG_DISP2_SUNXI|CONFIG_LCD_SUPPORT_TFT08006' ./lichee/brandy-2.0/u-boot-2018/.config
如果没有开启，可以用vim修改上面两个文件，设置以上的选项为y即可
另外，还需要启用lvgl测试程序，以便启动后，可以马上试用MIPI屏幕显示效果。

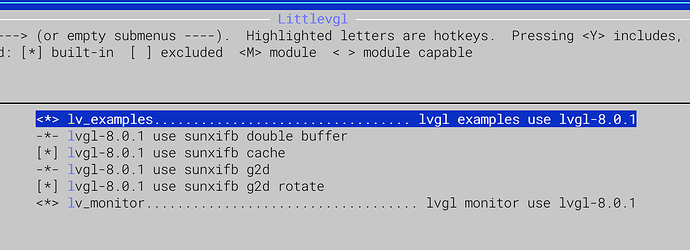

在make menuconfig中的 Gui -> Littlevgl部分，做如下的修改：
编译烧录

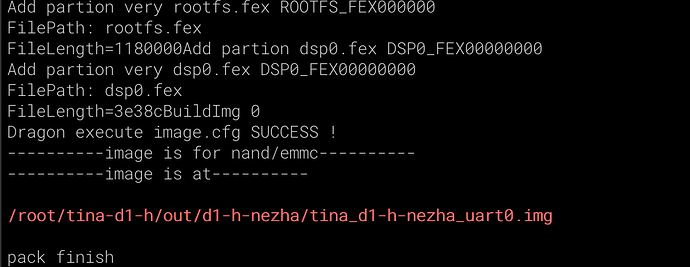

修改完成后，就可以进行编译打包make -j16 && pack，最终结果如下：
然后使用烧录工具进行烧录即可。
MIPI LCD测试

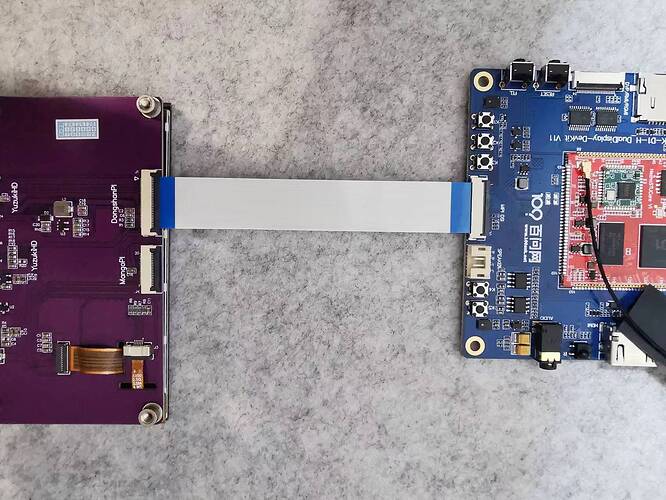

将 MIPI LCD和板子连接好，注意连接正确：
然后用adb shell或者串口连接进行操作。
- 查看系统连接的屏幕状态：
cat /sys/devices/virtual/disp/disp/attr/sys
从上面的输出可以看到当前的MIPI LCD状态
- 使用系统接口直接测试MIPI LCD
# 切换到MIPI LCD显示屏
cd /sys/kernel/debug/dispdbg
echo disp0 > name; echo switch1 > command; echo 1 4 0 0 0x4 0x101 0 0 0 8 > param; echo 1 > start;
# 显示色块
echo 1 > /sys/class/disp/disp/attr/colorbar

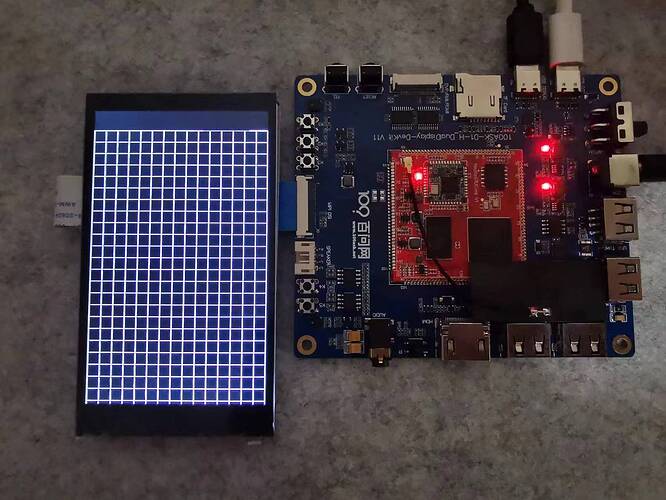

# 显示方格
echo 7 > /sys/class/disp/disp/attr/colorbar
- 使用lvgl测试用例 首先使用 lv_monitor 查看一下系统监控信息：
lv_monitor
然后，使用 lv_examples进行测试：
lv_examples 9999

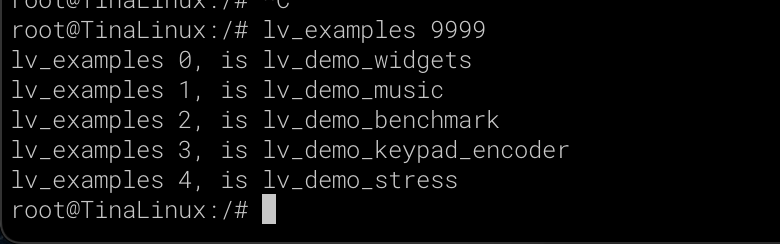

会输出如下结果，表示有5个测试用例可用：
大家可以依次测试看看效果如何。

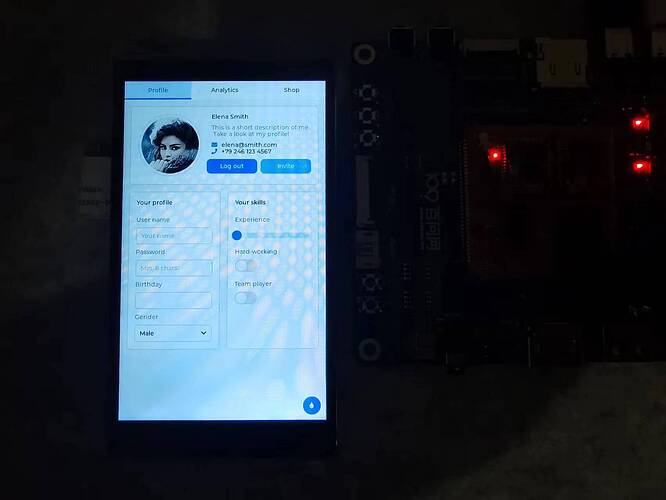

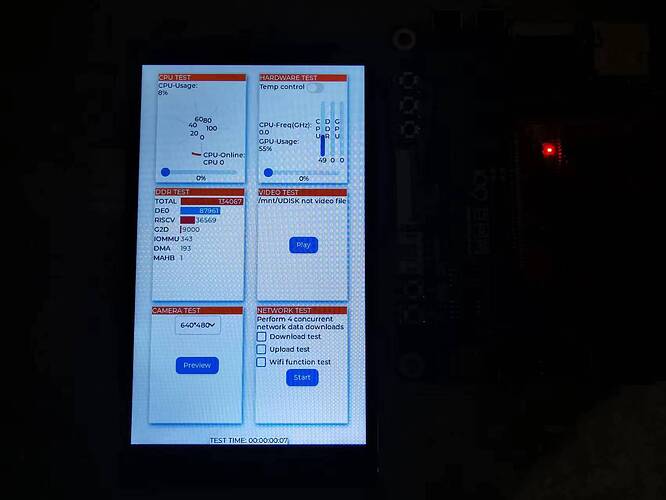

这里就展示lv_examples 0，结果如下：
- 视频播放 首先，使用adb推一个视频到板子上：
adb push ~/Downloads/跳舞视频1.mp4 /tmp/test2.mp4
然后在板子上，进行播放：
tplayerdemo /tmp/test2.mp4

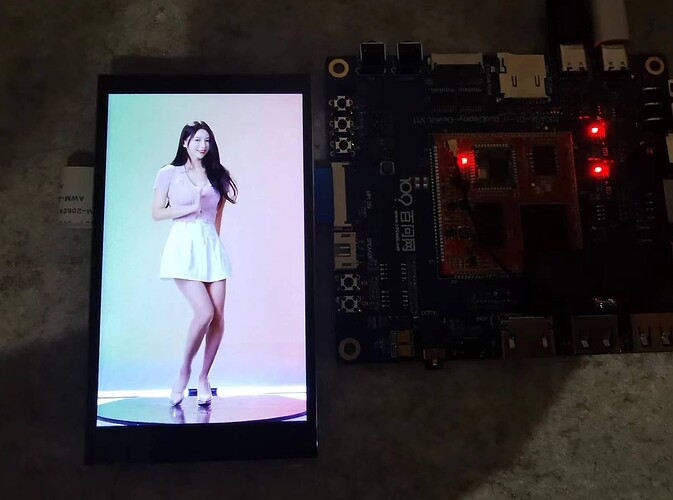

播放fw'ih'd非常的流畅：
补充
暂时只是适配了屏幕显示，触摸即将适配上，后面再分享。
