HDMI测试

评测作者：宁静致远 · 本篇为社区评测文章，来自开发者实测，未经官方逐字校对。

显示模块

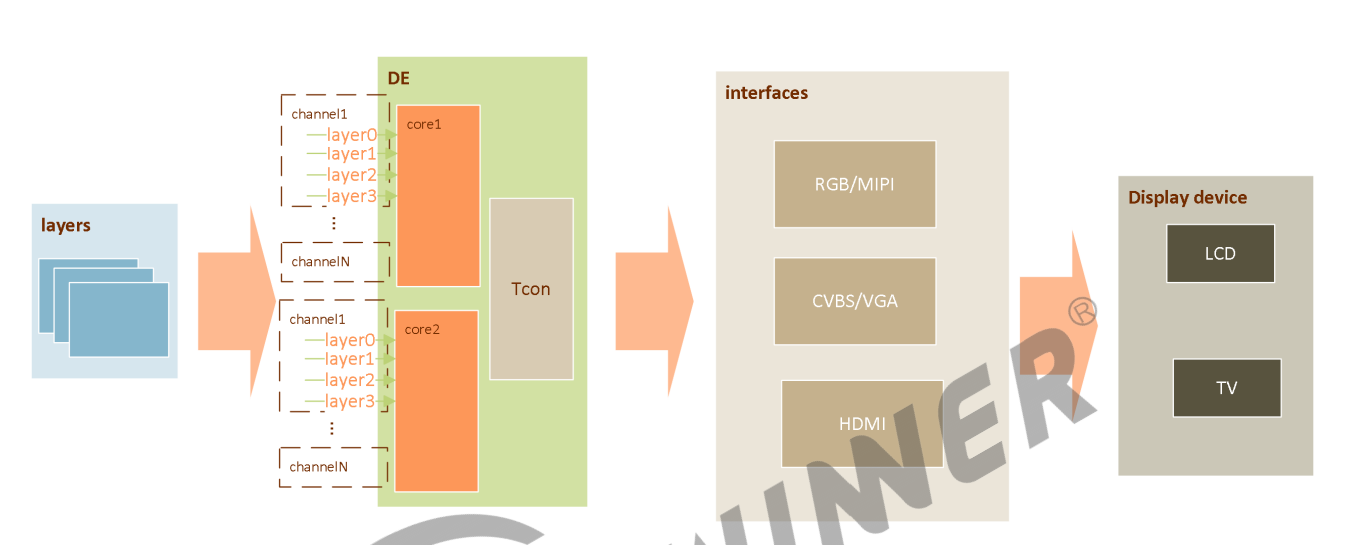

d1h的显示模块主要有显示引擎（DE）、各类型控制器（tcon）、输出接口组成。输入图层（layers）由DE处理后，受tcon控制输出到RGB、HDMI等显示接口上。如下图：

内核配置

在内核源码目录下执行 make menuconfig 进入内核图形化配置界面

显示配置

从上图我们就知道，如果需要将一张图片通过HDMI输出到显示器上，需要完成的工作有：

准备显示数据layers（读取图片到内存）；
处理数据（配置DE）；
由HDMI输出（配置tcon）

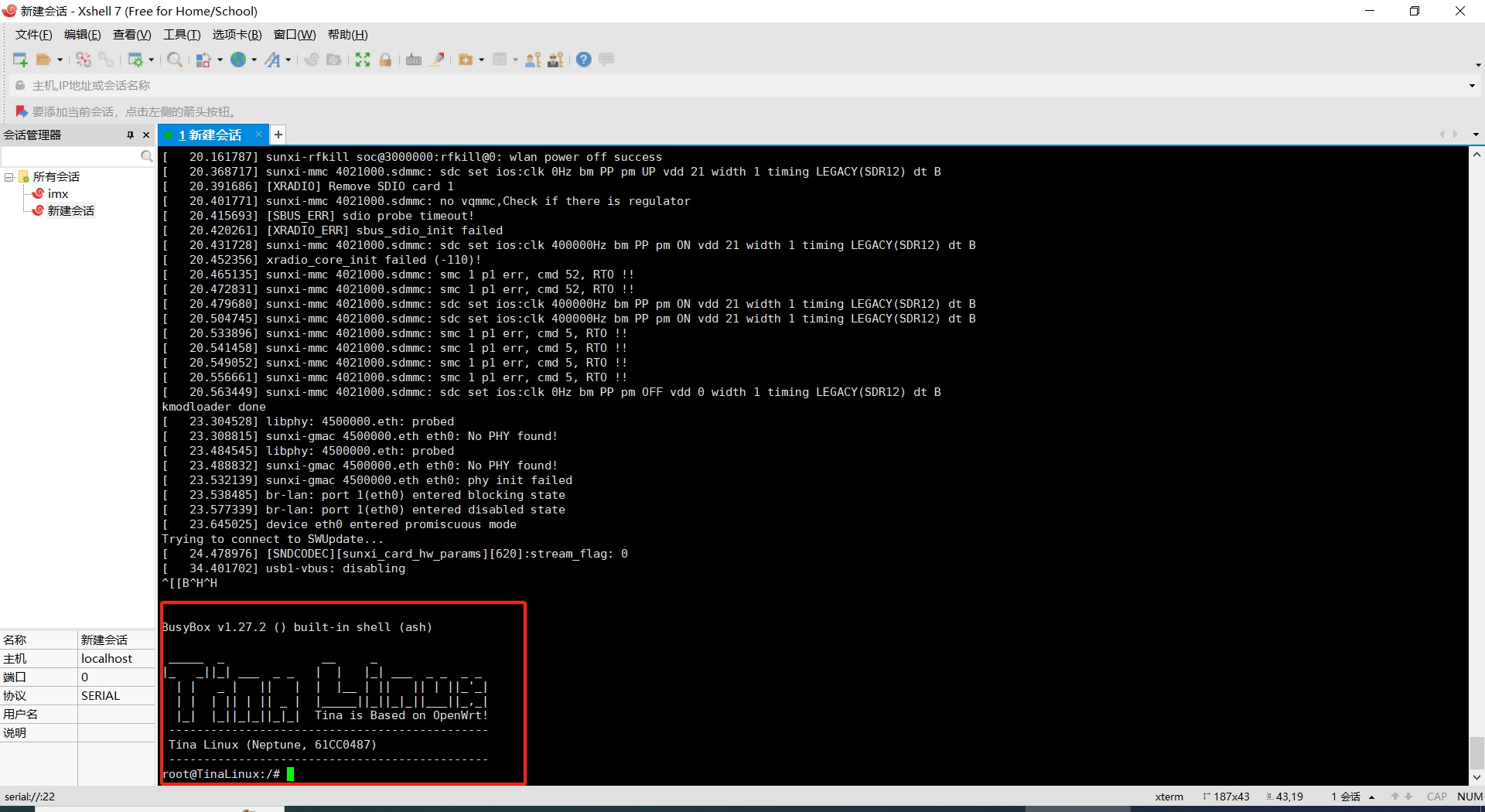

下面我们来实施配置，首先从串口终端登录开发板系统

首先挂载debugfs文件系统： mount -t debugfs none /sys/kernel/debug 进入显示debug配置目录： cd /sys/kernel/debug/dispdbg/

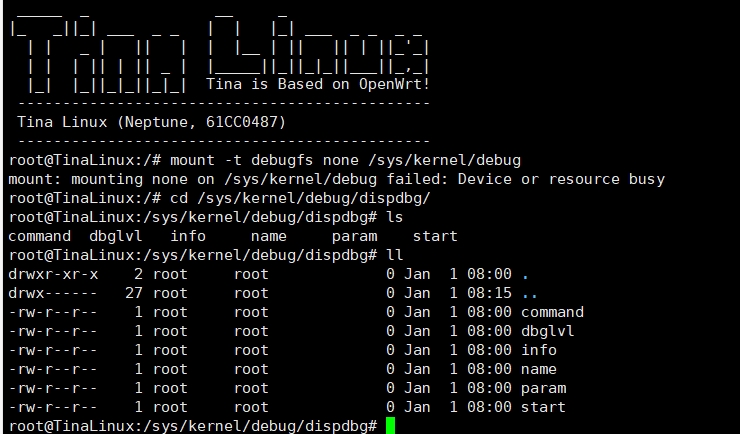

<div style="text-align:center;width:800px;height:600px;"> <p style="font-style:italic;">显示配置目录</p> </div>

这个目录下有几个文件，分别介绍下

name name有下面几个选项： disp0/1/2 – 显示通道 lcd0/1/2 – LCD enhance0/1/2 – 色彩增强模式 smbl0/1/2 – 背光
command 命令有7个： switch – 切换显示通道 blank – 显示开关 suspend – 显示进入休眠 resume – 显示从休眠中唤醒 setbl – 背光调节 vsync – 消息开关 getinfo – 查看智能背光的状态
param 命令参数，参数格式是“type mode”： echo type mode > param 这里我们选择type = 4，mode = 10。输入命令： echo 4 10 > param 每个命令都有自己的参数，switch命令有2个参数： type ,HDMI对应 4 typedef enum { DISP_OUTPUT_TYPE_NONE = 0, DISP_OUTPUT_TYPE_LCD = 1, DISP_OUTPUT_TYPE_TV = 2, DISP_OUTPUT_TYPE_HDMI = 4, DISP_OUTPUT_TYPE_VGA = 8, }disp_output_type; 对于mode，这里我随便选择一个10，对应 DISP_TV_MOD_1080P_60HZ typedef enum { DISP_TV_MOD_480I = 0, DISP_TV_MOD_576I = 1, DISP_TV_MOD_480P = 2, DISP_TV_MOD_576P = 3, DISP_TV_MOD_720P_50HZ = 4, DISP_TV_MOD_720P_60HZ = 5, DISP_TV_MOD_1080I_50HZ = 6, DISP_TV_MOD_1080I_60HZ = 7, DISP_TV_MOD_1080P_24HZ = 8, DISP_TV_MOD_1080P_50HZ = 9, DISP_TV_MOD_1080P_60HZ = 0xa, DISP_TV_MOD_1080P_24HZ_3D_FP = 0x17, DISP_TV_MOD_720P_50HZ_3D_FP = 0x18, DISP_TV_MOD_720P_60HZ_3D_FP = 0x19, DISP_TV_MOD_1080P_25HZ = 0x1a, DISP_TV_MOD_1080P_30HZ = 0x1b, DISP_TV_MOD_PAL = 0xb, DISP_TV_MOD_PAL_SVIDEO = 0xc, DISP_TV_MOD_NTSC = 0xe, DISP_TV_MOD_NTSC_SVIDEO = 0xf, DISP_TV_MOD_PAL_M = 0x11, DISP_TV_MOD_PAL_M_SVIDEO = 0x12, DISP_TV_MOD_PAL_NC = 0x14, DISP_TV_MOD_PAL_NC_SVIDEO = 0x15, DISP_TV_MOD_3840_2160P_30HZ = 0x1c, DISP_TV_MOD_3840_2160P_25HZ = 0x1d, DISP_TV_MOD_3840_2160P_24HZ = 0x1e, DISP_TV_MODE_NUM = 0x1f, }disp_tv_mode;

完成以上配置后，就可以对HDMI进行测试了。系统里面准备了测试图片，我们指定下： echo 1 > /sys/class/disp/disp/attr/colorbar 然后开启显示： echo 1 > start

初始化HDMI

如果每次启动开发板都要配置下HDMI，就太麻烦了。下面写一个shell脚本，然后配置Systemd，有init程序自动启动该shell脚本，完成HDMI的配置。

#!/bin/bash
#	0.挂载debug 节点
mount -t debugfs none /sys/kernel/debug
#	1.进入目录
cd /sys/kernel/debug/dispdbg
#	2.设置 name
echo   disp0 > /sys/kernel/debug/dispdbg/name
#	3.设置命令
echo switch > /sys/kernel/debug/dispdbg/command
#	4.设置参数
echo 4 10 > /sys/kernel/debug/dispdbg/param
#	5.启动
echo 1 > start

在System V init系统中（常见于较老的Unix和类Unix系统，如Solaris、HP-UX和一些Linux发行版的早期版本），服务的自启动通常是通过在/etc/init.d/目录下放置启动脚本，并在系统运行级别对应的/etc/rcX.d/（其中X是运行级别，如0-6）目录中创建符号链接来实现的。

以下是如何将你的dispconfig.sh脚本配置为自启的步骤：

将脚本放置在/etc/init.d/目录下：将你的dispconfig.sh脚本复制到/etc/init.d/目录下。确保脚本具有执行权限： bash sudo cp dispconfig.sh /etc/init.d/
sudo chmod +x /etc/init.d/dispconfig.sh 为脚本创建符号链接：接下来，你需要在适当的运行级别目录中为脚本创建符号链接。例如，如果你希望脚本在系统启动时（运行级别3或5）运行，你可以这样做： bash sudo ln -s /etc/init.d/dispconfig.sh /etc/rc3.d/S99dispconfig
sudo ln -s /etc/init.d/dispconfig.sh /etc/rc5.d/S99dispconfig 注意，链接名称以S开头表示这是一个启动脚本，并且数字（在这里是99）决定了它在同一运行级别中脚本的启动顺序。数字越大，启动越晚。如果你想让脚本在其他运行级别也启动，你需要在相应的rcX.d目录中创建链接。确保脚本兼容System V init：你的dispconfig.sh脚本需要能够处理一些特定的参数，如start、stop、restart等，以便init系统能够正确地管理它。一个简单的例子可能如下所示： bash #!/bin/bash

/etc/init.d/dispconfig.sh

Simple init script for dispconfig

case "$1" in
start)
echo "Starting dispconfig..."

你的启动命令

;;
stop)
echo "Stopping dispconfig..."

你的停止命令（如果需要）

;;
restart)
$0 stop
$0 start
;;
*)
echo "Usage: $0 {start|stop|restart}"
exit 1
esac
exit 0 更新系统服务（如果适用）：在一些系统上，你可能需要更新服务数据库或使用特定的工具来添加或更新服务。这取决于你的具体系统和发行版。测试脚本：在更改任何系统配置后，都应该进行测试以确保一切正常。你可以手动运行脚本来测试它是否按预期工作： bash sudo /etc/init.d/dispconfig.sh start 然后检查系统日志或脚本输出以确保它已成功启动。重启系统（可选）：如果你想确保脚本在系统启动时运行，你可以重启系统并检查脚本是否已自动启动。但是，请注意，这可能会导致系统暂时不可用，因此最好在非生产环境中或计划好的维护窗口内执行此操作。
